1、貼片電阻的測量及外觀檢查

　　1)用萬用表在線測量，電阻值大于標稱值時，說明元件有斷路性故障或電阻值變大，已經損壞;所測阻值小于標稱值時，要考慮到是外圍并聯元件對其造成的影響，應將元件一端或兩端脫開電路進行測量，以便得出確切的測量結果。

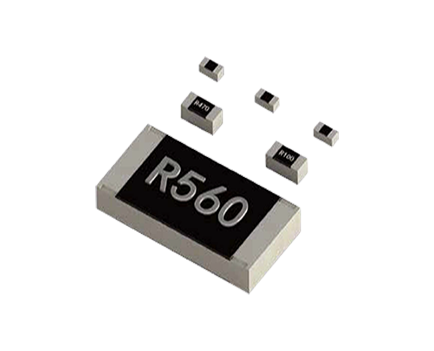

　　2)貼片電阻的外觀特征如下：

　　a、貼片電阻表面二次玻璃體保護膜應覆蓋完好，出現脫落，可能已經損壞;

　　b、元件表面應該是平整的，若再現一些“凸凹”，可能損壞;

　　c、元件引出端電極一般應平整、無裂痕針孔、無變色現象，如果出現裂紋，可能損壞;

　　d、貼片電阻體表面顏色燒黑，可能已經損壞;

　　e、電阻體已經變形，可能損壞。

　　2、貼片電阻的代換

　　貼片電阻的代換，除了要求電阻值一樣外，還需注意尺寸和功率值。小信號電路(如MCU主板電路)首先要求尺寸一致，便于焊接安裝。代換注意事項如下：

　　1)嚴格按原參數代換。模擬信號處理電路，如比例放大器電路，對輸入電阻、反饋電阻的取值嚴格，代換元件的電阻值，應與原損壞元件一樣，不允許差異過大，否則會引發電路工作失誤。

　　2)用于數字電路的元件，如上接、上拉電阻、隔離電阻等，選值有一定范圍，只要令信號電壓變化明顯，符合高、低電平的要求范圍即可。首先應選用相同參數的元件代換。若手頭實在不能找到同阻值元件，則可用數值接近的元件代換，一般不會影響到電路性能。如4.7kΩ電阻損壞，用5.1kΩ或6.8kΩ電阻均可以進行代換修復。

　　3)可用非貼片元件代換。貼片電阻的損壞率極低，除了驅動電路因可能遭受強電沖擊經常損壞(可購用部分備件)，其它電路的元件很少損壞，可能有1只或兩只損壞，類型不一，也無法選購備件。遇到此類損壞元件，用非貼片的1/4W或1/8W普通電阻，來代換也是沒有問題的，并非找不到原配件就導致維修進度的“卡殼”。當然焊接時要注意，做好引線整形，盡可能使引線短些，焊接后若有必要涂覆704膠加固，也能達到高質量的修復要求。
